آموزش  لوله کشی پنج لایه با لوله و اتصالات پنج لایه

آموزش لوله کشی پنج لایه :امروزه لوله های فولادی به دلیل اینکه رسوب پذیری بسیاری دارند و بسیار دچار خوردگی می شوند، از این جهت لوله های پلیمری بیش از پیش مورد توجه قرار گرفتند.

اما این دسته از لوله ها نیز مزایا و معایب خود را دارند، از این جهت مهندسان به دنبال ایده ای نوین برای ساخت لوله های مدرن تر بودند تا بتوانند معایب پیش آمده در لوله ها را کمتر و کمتر کنند.

همین موضوع باعث شد تا ایده استفاده همزمان از فلز و پلیمر برای ساخت لوله ها مطرح شود. این ایده هیجان انگیز یعنی ترکیب فلز و پلیمر، ساخت لوله ها را دگرگون کرد.

"آموزش

لوله پنج لایه چیست؟

لوله های پنج لایه جز دسته ای از لوله ها هستند که برای ساخت آن از ترکیب لایه های مختلف فلز و پلیمر استفاده شده است.

برای طراحی این دسته از لوله ها ابتدا یک لایه از آلومینیوم توسط دو لایه از پلیمر احاطه می شود و برای چسباندن لایه های مختلف از چسب های مخصوص استفاده می شود که در مجموع پنج لایه را تشکیل می دهند.

لایه آلومینیومی موجود در ساختار لوله های پنج لایه، منجر به افزایش استحکام بالای آن ها می شود و لایه های پلیمری نیز، ویژگی های کاهش وزن لوله و سهولت نصب و نگهداری آسان را به آن می بخشد.

اتصالات لوله پنج لایه دارای سه گروه هستند که عبارتند از:

  1. اتصالات پرسی
  2. اتصالات کوپلی
  3. اتصالات کلمپی

    اتصالات لوله پنج لایه

کاربرد لوله های پنج لایه

همان طور که اشاره شد لوله های پنج لایه یکی از جدیدترین انواع لوله ها می باشد که طراحی و مواد تشکیل دهنده آن باعث شده است که طول عمر به نسبت طولانی حدود ۵۰ سال و تحمل دمای ۹۵ درجه سانتی گراد را داشته باشد.

این ویژگی های مثبت باعث شده است تا لوله های پنج لایه به سرعت جایگزین سایر لوله های پلیمری یا فلزی در جهان شوند و می توان راحت حدس زد که  لوله ها و اتصالات پنج لایه چقدر می تواند پرکاربرد باشد.

از کاربردهای عمده این دسته از لوله ها می توان به

  • لوله کشی بهداشتی آب گرم و سرد ساختمان ها،
  • سیستم های تهویه،
  • سیستم های گرمایشی و سرمایشی،
  • ساخت سیستم های دیالیز،
  • انتقال گاز در صنایع پزشکی
  • سیستم گرمایش از کف

و غیره اشاره کرد.

"آموزش

نحوه اجرا و آموزش لوله کشی پنج لایه

اجرای این دسته از لوله ها همانند تمامی محصولات و تجهیزاتی که در دنیا تولید و طراحی شده اند، به نحوی خاص انجام می شود.

برای اجرا و آموزش لوله کشی پنج لایه، از ابزار و اتصالات لوله پنج لایه مربوط به این سیستم باید کمک گرفت. ما در این مقاله قصد داریم تا به  دستورالعمل استفاده لوله پنج لایه و نحوه اجرای آن بپردازیم.

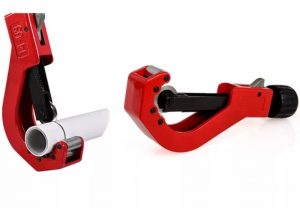

قیچی مخصوص برش لوله پنج لایه

برش لوله

برای انجام لوله کشی بسته به محیط مورد نظر، طول های مختلفی از لوله مورد استفاده قرار می گیرد از این جهت در بسیاری از مواقع نیاز به برش لوله می باشد تا در مکان مورد نظر نصب گردد.

برش لوله های پنج لایه بسته به سایزی که تولید شده است از دو روش صورت می گیرد، اگر لوله دارای رول ۱۶ میلی متر تا ۳۲ میلی متر باشد، برش آن به وسیله قیچی برش مخصوص انجام می شود.

برای برش در این روش ابتدا باید دهانه قیچی را به اندازه کافی باز کنید و سپس لوله را بین فک و تیغه قیچی قرار دهید. حال قیچی را به گونه ای ببندید که بر لوله مماس شود و سپس قیچی را حول محور لوله، دوران آونگی دهید تا  تیغه ها به راحتی در لوله فرو رود و عمل بریدن سریعتر و بهتر انجام گیرد.

اما برای رول هایی با سایز ۴۰ میلی متر و ۵۰ میلی متر و ۶۳ میلی متر، از دستگاه های لوله بر کمک گرفته می شود.

فراموش نکنید که برای برش این دسته از لوله ها استفاده از اره، سنگ فرز و … به هیچ عنوان مجاز نمی باشد.

"آموزش

خم نمودن لوله

این لوله ها انعطاف پذیر هستند و قابلیت خم شدن را دارند تا اجرای کار را برای شما راحت تر کنند. اما برای انجام این مهم باید با نحوه خم نمودن آن آشنا باشید.

البته توجه داشته باشید برای رول هایی با سایز ۴۰ میلی متر و ۵۰ میلی متر و ۶۳ میلی متر، شعاع خم بالا مجاز نمی باشد و حتما باید از زانوی لوله پنج لایه پرسی یا کوپلی استفاده شود.

خم نمودن لوله های پنج لایه به سه روش امکان پذیر می باشد که به شرح زیر است:

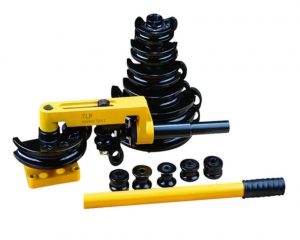

دستگاه خم کن دستی لوله پنج لایه

خم نمودن لوله با دست:

اگر لوله دارای سایز پایینی باشد این امکان وجود دارد تا به کمک دست به راحتی خم شود. برای انجام این مهم باید لوله را به گونه ای در دستتان بگیرید که هر دو انگشت شستتان در زیر لوله با فاصله کمی از هم قرار گیرد و سپس به کمک انگشت شستتان به لوله فشار وارد کید تا لوله خم شود.

خم نمودن لوله با فنر مخصوص:

اگر نیاز به خم نمودن طول های بلند و وسط لوله بود از این روش باید استفاده کنید.

استفاده از دستگاه خم کن لوله:

این مدل از خم دقیقا کاربرد خم نمودن لوله با فنر مخصوص دارد با این تفاوت که ممکن است لوله در محلی باشد که امکان رساندن فنر خم وجود نداشته باشد.

"آموزش

نصب لوله

پس از برش و در صورت نیاز خم لوله، نصب لوله های پنج لایه به دو روش انجام می گیرد:

در روش اول که بسیار ساده است به وسیله ابزار کالیبره داخل لوله را کمی گشاد می کنیم تا به کمک تیغه هایی که در انتهای کالیبر وجود دارد، با انجام حرکت چرخشی دیواره های لوله به شکل کونیک درآید.

این کار در نصب لوله پنج لایه بسیار مهم و ضروری است زیرا از آب بندی نادرست و نشتی آب جلوگیری می کند.

برای اتصال لوله، بعد از کالیبر زدن باید مهره اتصال را از لوله رد کنید و سپس حلقه مورد نظر و مخصوص را به سر لوله وارد کنید.

در انتها می بایست لوله را وارد اتصال کنید و به کمک آچار تخت و یا فرانسه آن را محکم کنید.

روش دوم نصب هم به همان آسانی روش اول است و پیچیدگی خواصی ندارد، تنها تفاوتی که با نصب به روش اول دارد این است که باید از ابزارهای مخصوص کمک گرفت.

اتصالات در این روش پرسی هستند که همین مهم باعث می شود تا از مهره استفاده نشود، بنابراین نصبت آن به روش دوم  سبک تر و ارزان تر است. اما توجه داشته باشید که در این روش هم قبل از اتصال حتما باید لوله ها را کالیبره کرد.

"آموزش

ابزارهای مورد نیاز برای لوله کشی پنج لایه

  • قیچی برش
  • اره برش
  • دستگاه برش
  • آچارهای مخصوص
  • قالبهای پرس

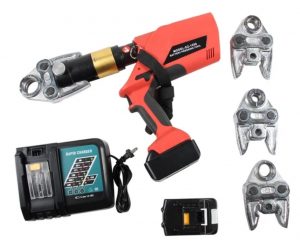

  • دستگاه پرس دستی
  • دستگاه پرس برقی
  • دستگاه خم کن لوله
